Trazos rectos
#PalabrasClave
escuadra
cartabón
¿Se pueden formar todas las figuras solamente con una regla? ¿Qué otras piezas tiene un juego de geometría? En la mesa de un arquitecto siempre encontrarás regla y compás, pero existen otras herramientas que permiten el trazo de un gran número de formas. Estos instrumentos también pueden ayudarte a trazar líneas rectas y perpendiculares y, a partir de ellas, será más sencillo construir triángulos, cuadrados y otras formas.
Figuras con escuadras

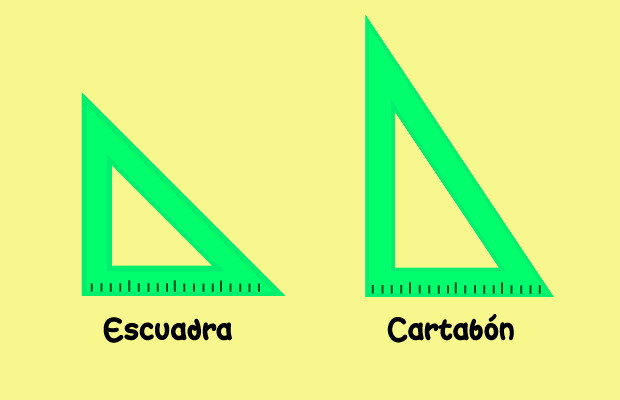

El juego de escuadras consta de dos piezas y cada una tiene su nombre. La primera pieza se llama escuadra (30˚ y 90˚) y tiene forma de triángulo isósceles. La segunda pieza se llama cartabón (60˚ y 90˚) y tiene forma de triángulo escaleno.
El juego de escuadras es muy útil para trazar líneas paralelas y perpendiculares. Una escuadra se oprime con la mano contra el papel para evitar que se mueva. La otra se coloca junto a la que está fija de modo que se deslice a lo largo de esta. Para trazar un rectángulo con escuadra y cartabón primero hay que saber cómo trazar líneas paralelas y perpendiculares.

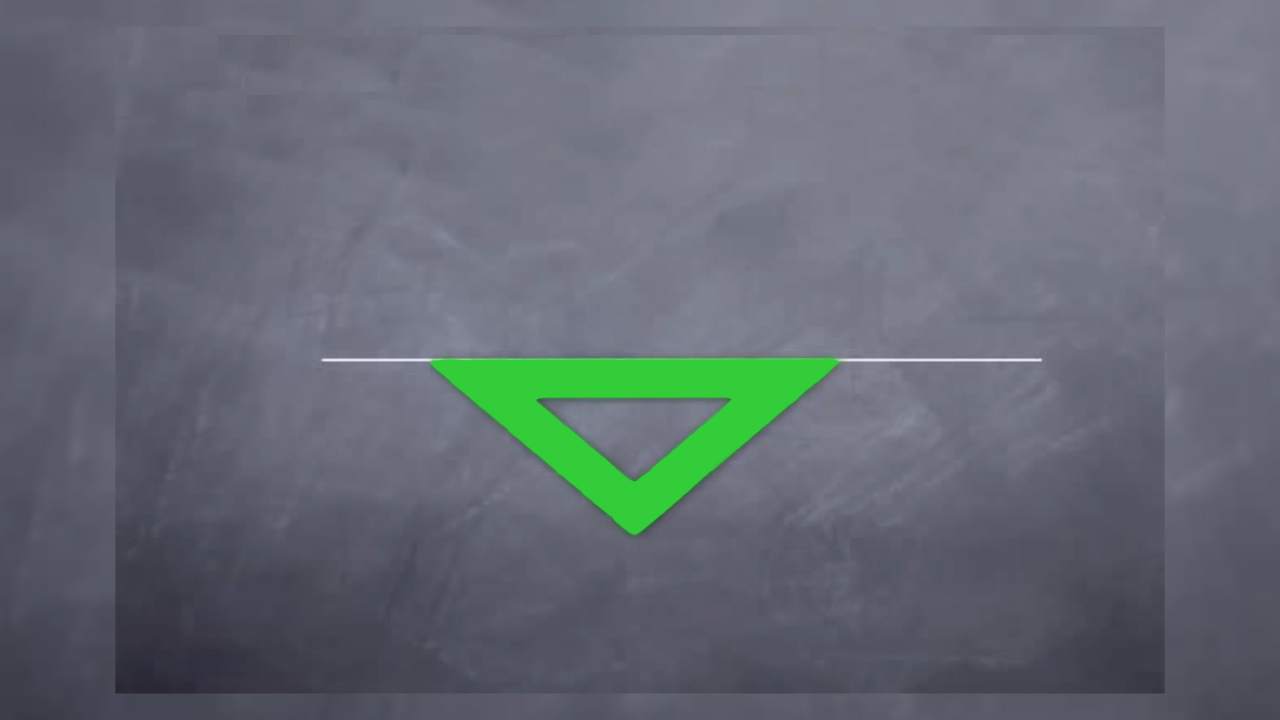

¿Cómo se trazan líneas paralelas y perpendiculares con escuadra y cartabón?

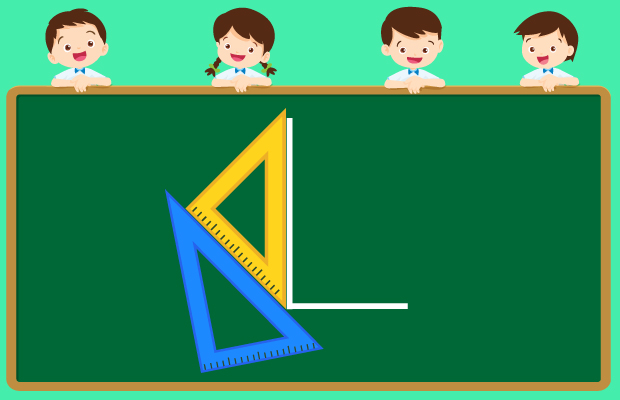

Para trazar un rectángulo con escuadra y cartabón cuando sólo se conoce un lado, es necesario trazar dos líneas perpendiculares por los extremos del segmento y después una línea paralela al lado conocido.

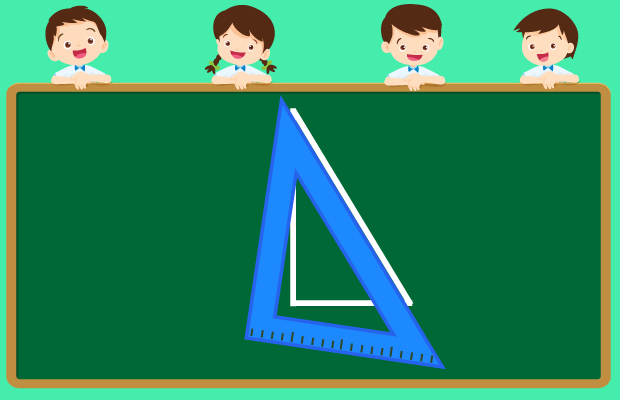

Para trazar un triángulo rectángulo con escuadra y cartabón si se conoce un lado, se traza una perpendicular por uno de los extremos del lado conocido. Después, con cualquiera de las dos piezas se unen los extremos de las rectas.
Para trazar un romboide por medio de escuadra y cartabón con un segmento dado, primero se traza una paralela al segmento. Con la escuadra se traza una línea inclinada que corte las paralelas. Después, se traza una línea paralela a la línea inclinada, con la escuadra y el cartabón.
